• 前言

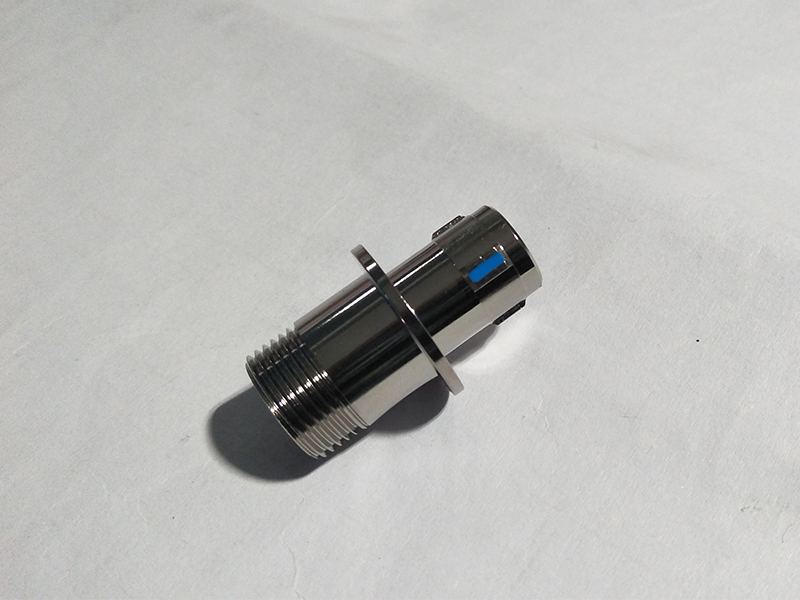

連接器殼體加工生產中，需要在殼體上涂裝對位標識、到位標識，并且色標有圓點形、馬蹄形、長線形等不同的形狀，也有不同顏色?，F(xiàn)生產加工殼體色標涂裝環節的方式手工涂裝，采用自制的取墨工具一件一件的慢慢涂抹色標，造成效率低生產速度慢，并且色標的涂裝效果因人而異品質不穩定。

• 產品介紹

我們設計制造的連接器殼體對位標識、到位標識等圓點、馬蹄形、U形色標涂裝機，此

設備有半自動基礎版、半自動高速版與全自動機型可選購。

半自動為桌面型設計，結構緊湊美觀，占用空間小，一人一機操作。全自動為落地放置整機，整機美觀結構牢固，全自動供料、加工、下料擺放，一人可操作多個機器，生產過程無需人工參與，適合長時間高速生產。

詳細介紹如下：

①半自動基礎版，采用多軸聯動機構，將產品放在加工軸上后，設備驅動殼體零件進行點位尋找動作，通過我們特制的傳感器識別殼體標記槽的位置，位置識別后一個軸驅動高精度供應油墨系統出油墨口，靠近殼體標記點位置，通過點點、直線運動、折線組合運動，實現標記位置的涂裝。

基礎版設備可加工圓形對位標記、馬蹄形對位標記。殼體鍵槽上的淺槽標記不能加工。

半自動基礎版設備性能：

涂裝速度： 3.5-5.5秒/件（圓色標）；          上下料方式：手工；

柔性多規格同時生產：不支持；                  電源： AC220V；

氣源： 0.5-0.8Mpa

整體效果：涂裝出來的色標整齊美觀，油墨量均勻；自動供墨、高精度涂墨，換色方便。

②半自動高速版，采用多軸聯動機構，將產品放在加工軸上后，設備驅動殼體零件進行點位尋找動作，通過特制高速傳感器識別殼體標記槽的位置，位置識別后一個軸驅動高精度供應油墨系統出油墨口，靠近殼體標記點位置，通過點點、直線運動、折線組合運動，實現標記位置的涂裝。

高速版設備可加工圓形對位標記、馬蹄形對位標記，也可加工殼體鍵槽上的淺槽標記，以及其它形狀的標記。同時位置識別精度與速度比基礎版有所提升。

半自動高速版設備性能：

涂裝速度： 2-3秒/件（圓色標）；          上下料方式：手工；

柔性多規格同時生產：不支持；                  電源： AC220V；

氣源： 0.5-0.8Mpa

整體效果：涂裝出來的色標整齊美觀，油墨量均勻；自動供墨、高精度涂墨，換色方便。

③全自動為落地放置整機，整機美觀結構牢固，適合長時間高速生產。可實現同時生產多種規格產品的柔性制造，只需在系統中設置調用要生產的幾種產品的工藝參數，即可實現快速的調機換型，設備在生產時即可自動完成不同規格產品自動同機同時色標涂裝作業，解決了航插產品規格多、小批量的生產困境。全自動完成殼體供料、涂裝、產品放置工序，中間過程無需人工參與。半自動設備需要人工逐個上料、下料，涂裝過程設備自動完成。

全自動殼體涂裝色標機設備，殼體采用輸送帶進料系統，可暫存多個待涂裝殼體；機械手自動將待涂裝殼體逐個送入涂裝機構自動涂裝色標，經過與半自動高速版機器類似的識別系統自動識別色標位置，并經過我們開發的獨創涂墨機構對標記位進行精確涂裝，涂裝完成后由機械手自動收料整齊放置在成品盤中。

設備性能

  可加工圓形對位標記、馬蹄形對位標記，也可加工殼體鍵槽上的淺槽標記，以及其它形狀的標記。

涂裝速度：最快15-20件/分（圓色標）；         上下料方式：全自動；

柔性多規格同時生產：支持，同時4規格混合生產；

電源： AC220V；     氣源： 0.5-0.8MPa

機器特點

1.涂裝出來的色標整齊美觀，油墨量均勻；
2.自動供墨、高精度涂墨，換色方便。機器性能穩定，速度快；

3. 設備有異常報警及信息提示指引功能，方便設備預防性檢修，半自動設備換型簡單快速，全自動設備免換型可同時加工多種規格產品，柔性制造。
